當冠狀動脈血管出現嚴重狹窄時，可能會導致心臟血流受限，進而引發心肌供血不足，甚至發生心肌梗死。為了解決這個問題，醫生通常會采取醫療介入手段，將支架植入到病變狹窄的血管位置，以改善血管狹窄或使其復通，從而緩解冠狀動脈疾病引起的心肌缺血。

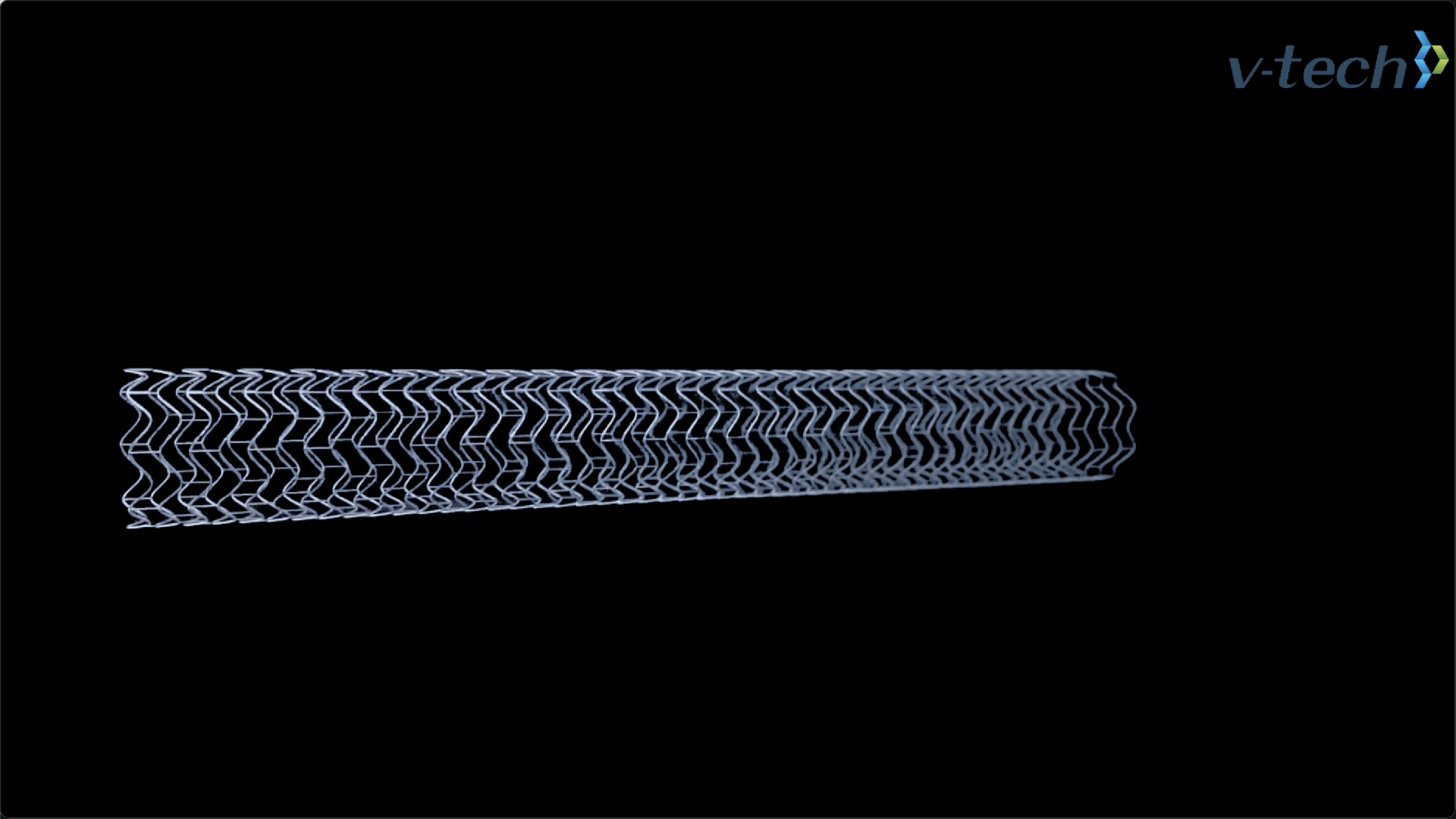

植入到血管中的支架就是我們通常所說的心臟支架。它通常是由不銹鋼或合金結構組成的管狀支架，整體呈現網狀管型。當支架被植入到血管中后，它會呈現張開樣式。 在對心臟支架的外觀尺寸進行檢測時，主要測量的是網狀金屬絲的線寬。在這個過程中，我們可以借助輔助治具來讓支架處于張開狀態，模擬其安裝后的樣式。

1.  實際測量過程中，如果我們想全自動準確高效地完成心臟支架的測量，會遇到很多難點：

2. 心臟支架的各個位置雖然相似，但卻是不固定的，形態松軟。每次裝夾都可能導致支架形成不同的結構樣式，因此一般的編程方式無法實現全自動測量；

3. 為了完整有效地進行測量，必須在一次裝夾中完成支架所需管控的所有重要線寬的測量；

由于支架呈管狀，只有正上方的尺寸測量才具有意義，其他位置的尺寸都存在一定的角度，直接測量無法得到真實的線寬距離。

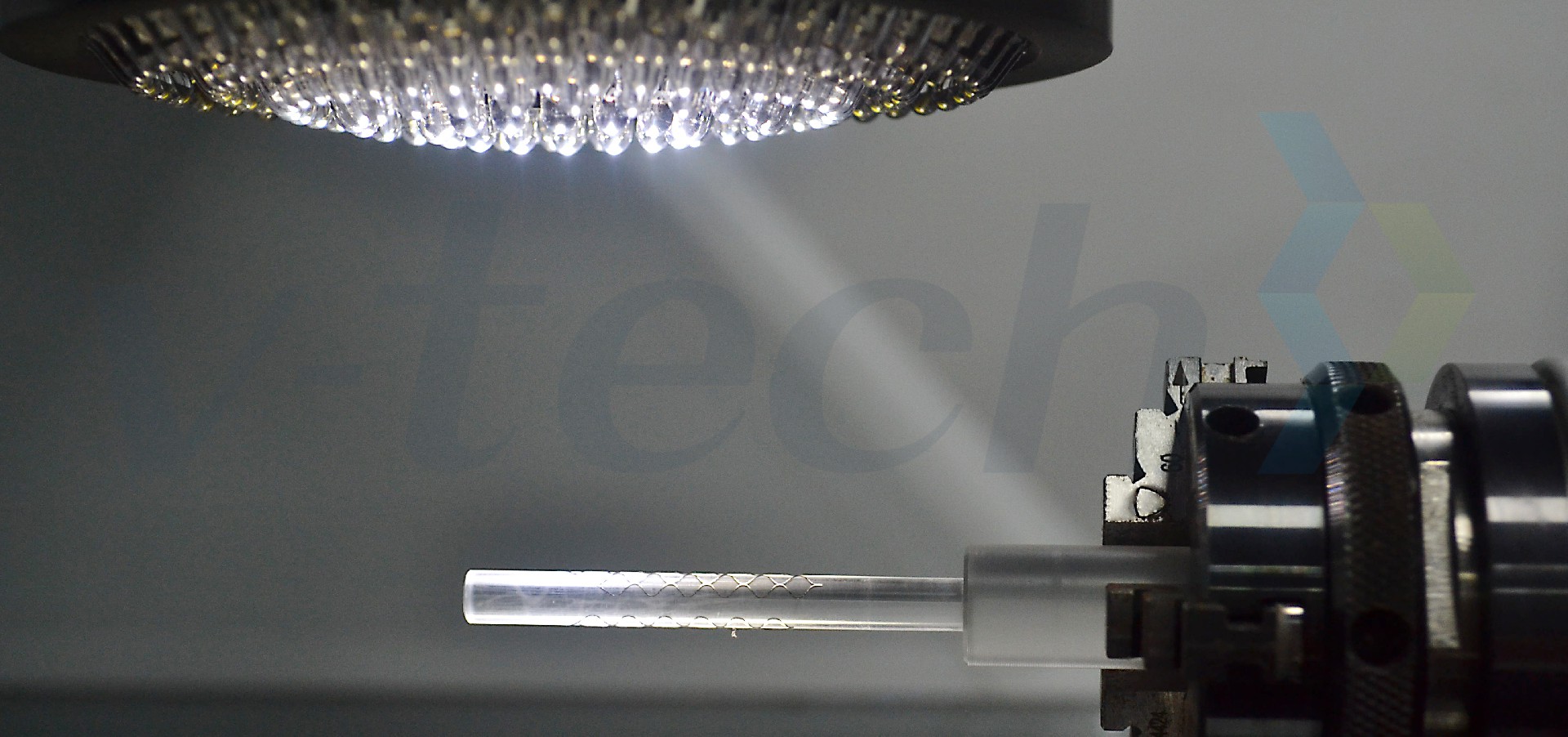

為了解決這些測量難點，V-Tech臺超集團代理的Micro-Vu影像測量儀發揮了模塊化的優勢。它可以通過選配旋轉夾頭，在治具的輔助下，輕松定位到不同的測量面，使得所有尺寸都在正面進行測量。這樣可以有效地在一次裝夾中完成所需管控的全部尺寸的測量。

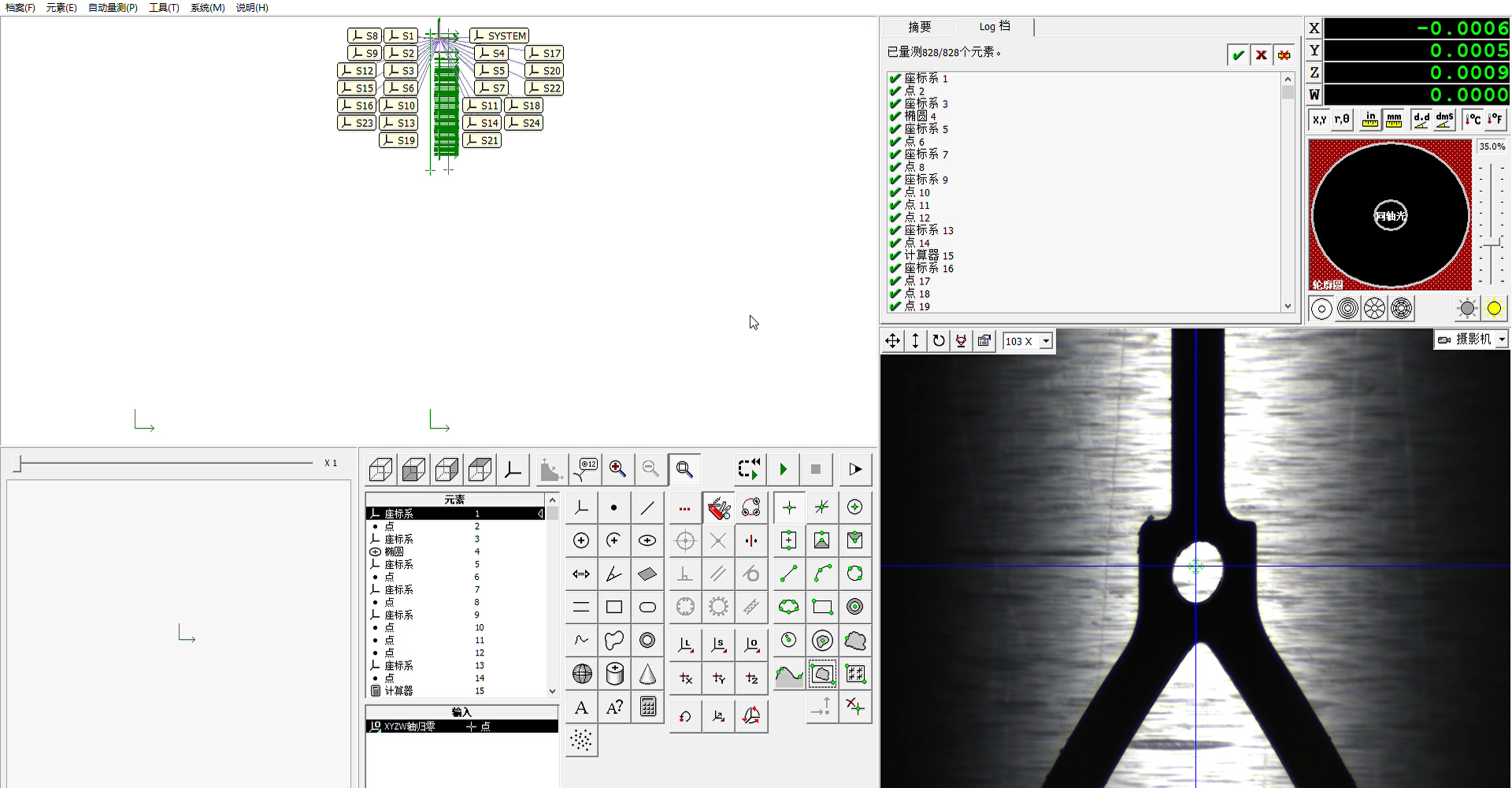

InSpec測量軟件強大功能的支持下，我們可以編寫一個程序，以完成不同裝夾情況下心臟支架的整體測量。這個程序可以自動尋找節點，確保測量位置的準確性，減少人為誤差，提高測量效率。同時，我們還可以輸入理論值與公差值，在測量過程中進行直接判定，最終輸出所需的測量報告。
