激光測量系統

激光測量系統

激光測頭可加裝在Micro-Vu影像測量系統中。
InSpec軟件內已含激光使用的功能。

距離
厚度

概述

激光傳感器在被測工件表面上投射一個可見光斑,由工件表面反射激光信號到傳感器上。當傳感器與被測工件間的距離發生變化時,激光反射角度產生相應變化,使傳感器內感光元件上的成像位置產生相應變化。

在操作Micro-Vu影像測量儀時,可使用激光測頭執行高度測量、快速對焦以及工件平面度的測量,亦可編輯程序執行自動測量。其主要功能是輔助影像測量儀完成特殊尺寸的測量。

規格表

根據不同材質與用途有2種激光型號:

型號

LSM4-10

LSM4-2

測量范圍(MR)

10 mm

2 mm

測量距離
(SMR/MMR/EMR)

30/35/40 mm

24/25/26 mm

光斑尺寸
(SMR/MMR/EMR)

75x85/32x45/110x160 μm

55x85/23x23/35x85 μm

線性度

<±2 μm

<±0.6 μm

分辨率

0.15 μm


用途

鏡面反射(光亮面),漫反射(粗糙面)

應用范圍

測量行程大
適用于多種工件的測量

精度高,光斑小
適用于微小特征的測量

備注:

1. 激光安全等級:二級;請勿注視光束。

2. 適用機型:Vertex 261,341,342;Excel 511,512,701,702,704。

3. SMR=測量范圍起點;MMR=測量范圍中點;EMR=測量范圍終點。

特色

非接觸式測量,無磨損,抗干擾

安裝距離大,可完成特殊表面的測量任務

 測量光斑小,適用于結構小巧的零部件的精確測量

測量效率高,高速的實時動態測量


軟件

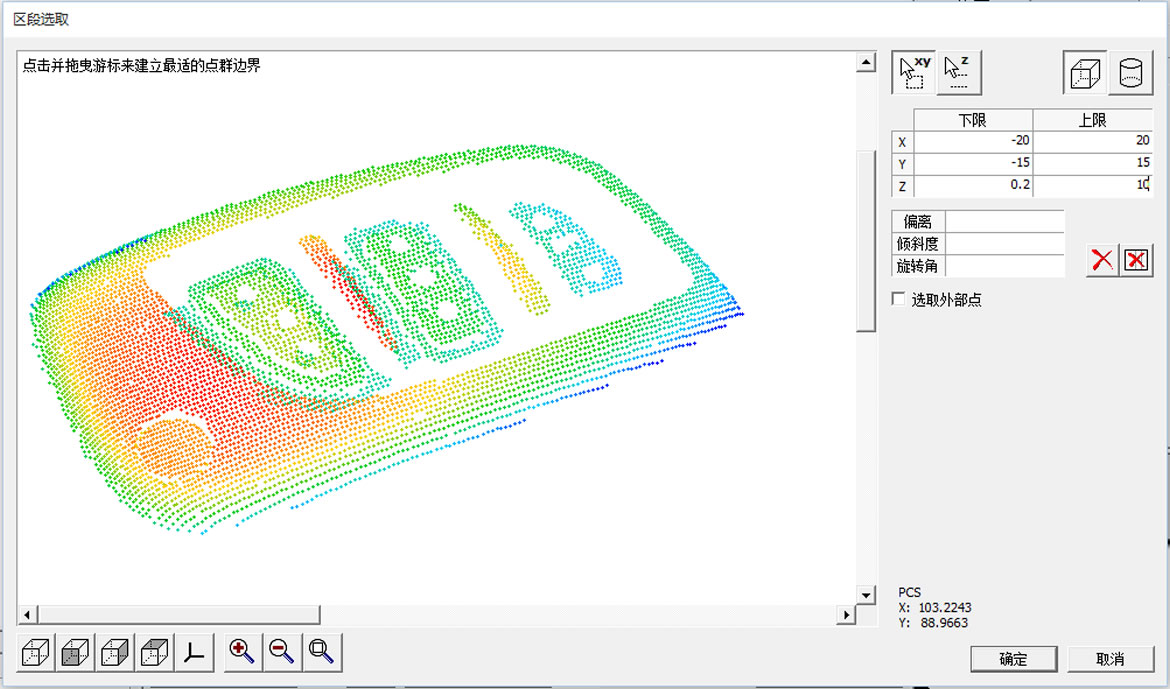

InSpec測量軟件包含了激光的功能,將激光及影像系統完美整合。


在InSpec軟件中,激光的使用相似于任何影像工具的使用。
